卡盘常见故障及排除---漏油（下）

漏油是液压卡盘使用过程中常见的问题之一，引起漏油的原因也是各种各样，我们在长期大量的实践中对漏油故障进行总结分析，在此分享给各位业内伙伴。

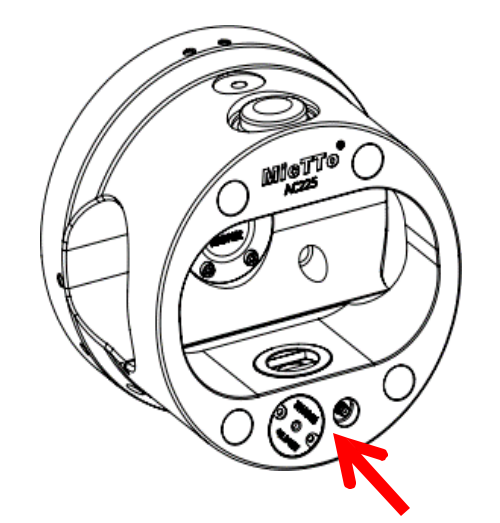

一、卡盘分度轴腔处

状况描述：

分度腔内黄油变稀，打开端面密封盖后静置5分钟以上后会有黄油和液压油混合物（或者是液压油）流出

处理办法：

45度顶杆腔密封圈损坏

1.更换45度顶杆腔密封圈；

2.检查45度顶杆头端是否都有倒角；

2.1若有地方没倒角，请手工打磨出倒角；

3.检查45度顶杆外径光洁度情况；

3.1若光洁度小于1.6，请更换顶杆；

4. 检查90度顶杆腔，若有必要按1-3顺序处理；

90度顶杆腔密封圈损坏

1.更换90度顶杆腔密封圈；

2.检查90度顶杆头端是否都有倒角；

2.1若有地方没倒角，请手工打磨出倒角；

3.检查90度顶杆外径光洁度情况；

3.1若光洁度小于1.6，请更换顶杆；

4.检查45度顶杆腔，若有必要按1-3顺序处理；

二、夹持座和缸体接触处

状况描述：

将卡盘处于松开状态，静置10分钟以上，会有油从夹持座和卡盘缸体接触处渗出或观测设备保护玻璃上，持续有油渍。

处理办法：

缸体处聚四氟乙烯有划痕、杂质或损坏

1.更换缸体处聚四氟乙烯；

2.检查密封圈槽是否有异常？（是否有铁屑、毛边、尺寸小等异常 ）

2.1.1若槽有异常，请处理异常。若无法处理，请更换卡盘并记录带回。

3.检查夹持座外径是否有非正常损伤？

3.1若有损伤，请同时更换夹持座；

缸体处聚四氟乙烯未正确安装

1.按聚四氟乙烯安装标准更换缸体处聚四氟乙烯；

夹持座外径有划痕

1.检查缸体和夹持座接触位置是否有异常凸点、毛刺，杂质；

1.1若有，请清洁或打磨去除；若无请进行下一步；

2. 更换夹持座。

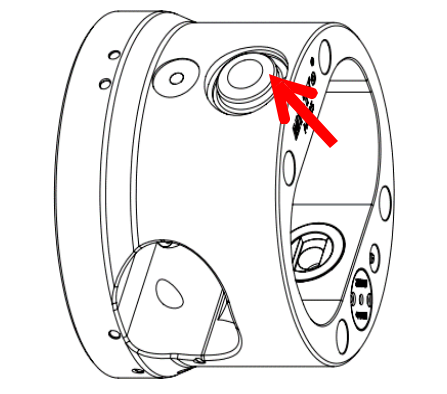

三、夹持座外端盖和缸体接触处

状况描述：

在夹紧状态会有油从夹持座和卡盘缸体接触处流出，一般流出油量较大，呈泄漏状态。

处理办法：

夹持座外端盖密封圈损伤

1.更换端盖密封圈；

2.检查缸体处对应位置是否倒角？

2.1若无，请打磨出倒角；

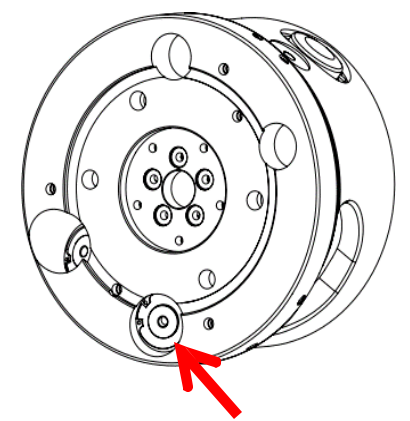

四、卡盘顶杆密封盖

状况描述：

卡盘顶杆密封盖处有喷射状油漏出，漏油剧烈， 设备无法工作， 同时后法兰与分油器连接法兰处未观测到漏油。

处理办法：

顶杆盖外端密封圈损伤

1.更换顶杆盖密封圈；

2.检查缸体处对应位置是否倒角？

2.1若无，请打磨出倒角；

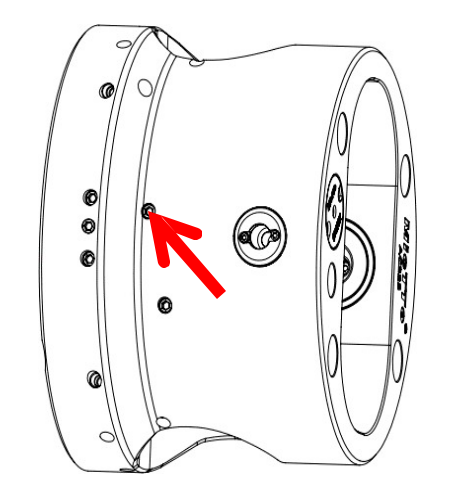

五、卡盘油堵处

状况描述：

油堵处有油渗出，一般渗出量不大。

处理办法：

油堵未拧紧

1.涂胶或缠上生料带后拧紧油堵；

1.1检查分油器其它位置是否有类似情况，若没按上面处理；

油堵未涂密封胶或生料带

1.涂胶或缠上生料带后拧紧油堵；

1.1检查分油器其它位置是否有类似情况，若没按上面处理；

螺纹孔异常

1.若能拆下油堵则返修螺纹后重新涂胶或缠上生料带后拧紧油堵；若无法拆下则直接更换卡盘；

1.1若依旧漏油则更换卡盘；

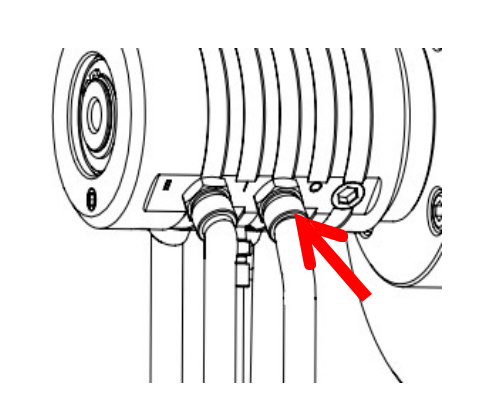

六、液压胶管扣压处漏油

状况描述：

胶管扣压处有油沿着胶管往下流，一般在胶管较低位置形成油滴，泄漏量不大。

处理办法：

胶管总成扣压有问题

1.更换胶管；

胶管布置不当造成胶管损坏

1.更换胶管；

2.检查胶管布置，有无异常；（弯曲半径过小，扭曲，扣压处承受脉冲力，同其它部件有频繁接触磨损）

2.1若有异常，请纠正并记录；

胶管达到使用寿命

1.更换胶管；

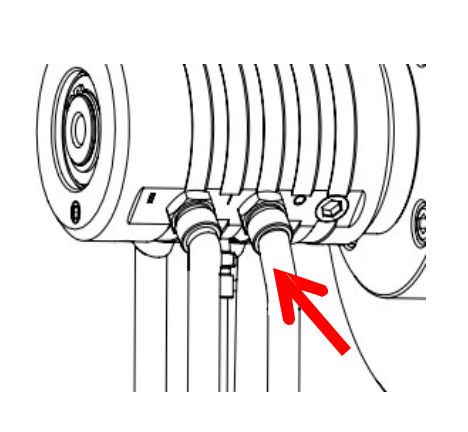

七、液压胶管漏油

状况描述：

液压胶管漏油。

处理办法：

胶管质量问题

1.更换胶管；

胶管布置不当造成胶管损坏

1.更换胶管；

2.检查胶管布置，有无异常；（弯曲半径过小，扭曲，扣压处承受脉冲力，同其它部件有频繁接触磨损）

2.1若有异常，请纠正并记录；

胶管达到使用寿命

1.更换胶管；

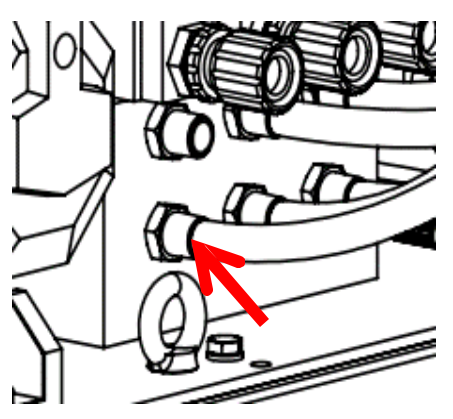

八、液压胶管与阀块接头连接处

状况描述：

油从胶管与阀块接头连接处渗出后往下低，在低点形成油滴，一般泄漏量不大。

处理办法：

总成螺母未拧紧

1.拧紧总成螺母；

1.1检查分油器其它位置是否有类似情况，若没按上面处理；

总成芯子密封圈损坏

1.更换总成芯子处密封圈或拧紧总成螺母；

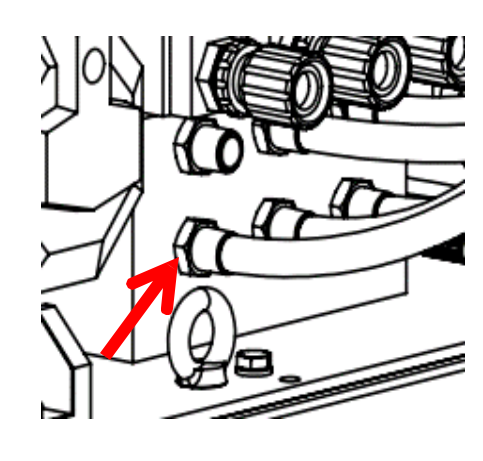

九、阀块与接头连接处

状况描述：

油从阀块与接头连接处渗出后往下低，在低点形成油滴，一般泄漏量不大。

处理办法：

接头未拧紧

1.涂胶或缠上生料带后拧紧接头；

1.1检查阀块其它位置是否有类似情况，若没按上面处理；

接头未涂密封胶或生料带

1.涂胶或缠上生料带后拧紧接头；

1.1检查阀块其它位置是否有类似情况，若没按上面处理；

螺纹孔异常

1.返修螺纹后重新涂胶或缠上生料带后拧紧接头；

1.1若依旧漏油则更换分油器；

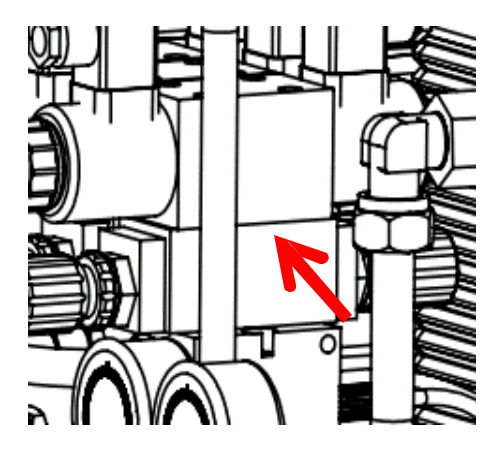

十、电磁阀处

状况描述：

电磁阀底部与阀块或其它电磁阀叠加处有有漏出，可在下面侧边观察到明显漏油痕迹。

处理办法：

电磁阀与阀连接处密封圈损坏

1.更换电磁阀密封圈；

电磁阀螺栓没拧紧

1.拧紧电磁阀螺栓；

2.检查其它位置电磁阀螺栓是否拧紧；

2.1若没拧紧，则拧紧螺栓；

电磁阀线圈密封圈损坏

1.更换电磁阀；
